當(dāng)前位置：

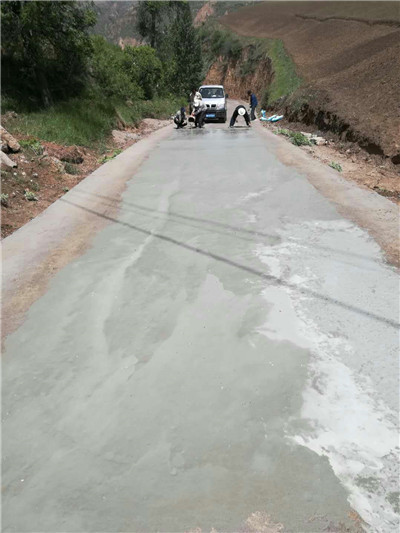

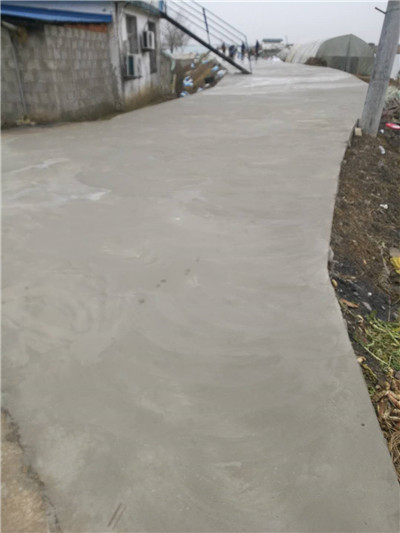

普通水泥混凝土用于路面及板塊的修補(bǔ)主要缺陷在于新舊水泥混凝土結(jié)合強(qiáng)度低，強(qiáng)度發(fā)展緩慢，阻礙交通時(shí)間長(zhǎng)。因此，河南路面修補(bǔ)料小編建議一般交通要道路面及板塊的修復(fù)不采用普通混凝土。
快硬硅酸鹽水泥混凝土 在配制快硬硅酸鹽水泥時(shí),生料中摻入一定量的CaF2、CaSO4、TiO2、BaO、P2O5、MnO和Cr2O3,其熟料礦物組成和普通水泥有較大差異,C3S含量較高,還有對(duì)早期強(qiáng)度有利的11CaO·7Al2O3·CaF2, 3CaO·3Al2O3 ·CaSO4,而C2S含量則相對(duì)較小。在環(huán)境溫度5～20 ℃時(shí),約需 3 d才可投入使用,20～30 ℃時(shí),1～2 d即可,但和普通水泥一樣,其干縮大 ,新舊水泥混凝土粘結(jié)差,因初期水化快,水泥混凝土內(nèi)部溫度較高 ,因而要注意養(yǎng)護(hù),且避免高溫期施工。
硫鋁酸鹽超早強(qiáng)水泥及氟鋁酸鹽快凝快硬水泥 硫鋁酸鹽水泥熟料礦物的主要成分是3CaO·3Al2O3·CaSO4和C2S,除具有早強(qiáng)和快硬特性外,尚有微膨脹、耐硫 酸鹽侵蝕等性能,其4 h強(qiáng)度可達(dá)10～25 MPa,1 d強(qiáng)度可達(dá)30～60MPa。氟鋁酸鹽快凝快硬水泥的熟料礦物主要成分是:11CaO·7Al2O3·CaF2,B-C2S或C3S等,其具備快凝快硬的性能,凝結(jié)很快 ,初凝一般僅幾分鐘,初凝和終凝間隔很短,一般不超過(guò)0.5 h,2～3 h的抗壓強(qiáng)度即可達(dá)20 MPa。這兩種水泥常用于路面的搶修工程, 因其后期強(qiáng)度及性能呈現(xiàn)下降的趨勢(shì),所以使用范圍受到限制。
高鋁水泥 高鋁水泥是一種快硬早強(qiáng)型的水硬性膠凝材料。它的主要原料是礬土和石灰石,其熟料礦物的主要成分是鋁酸一鈣 ,其水化速度很快,強(qiáng)度發(fā)展主要集中在早期,后期幾乎無(wú)多大的發(fā)展。高鋁水泥水化產(chǎn)物不穩(wěn)定,容易發(fā)生晶型轉(zhuǎn)變,后期強(qiáng)度往往下降。高鋁水泥1 d抗折強(qiáng)度可達(dá)3～5 MPa,抗壓強(qiáng)度達(dá)25～45MPa。
磷酸鎂水泥混凝土 磷酸鎂水泥混凝土是一種新型的道路修補(bǔ)材料 ,磷酸鎂水泥的基本制備工藝為:在1500 ℃左右灼燒MgO粉 ,磨至比表面為1260～3500 cm2/g,將 NH4H2PO4 粉與之混合均勻,由 Na2B4O4·10H2O調(diào)節(jié)凝結(jié)時(shí)間即可制成磷酸鎂系水泥。河南路面修補(bǔ)料磷酸鎂系水泥有足夠的凝結(jié)時(shí)間,較快的硬化速度和較 高的早期強(qiáng)度,與舊水泥混凝土結(jié)合力強(qiáng),相容性好,是很有發(fā)展前途的一類路面修補(bǔ)材料。
